VÁLVULAS DE GLOBO/ANGULARES DE MANGUERA DE BRONCE MARINO 5K/10K

DETALLES DEL PRODUCTO

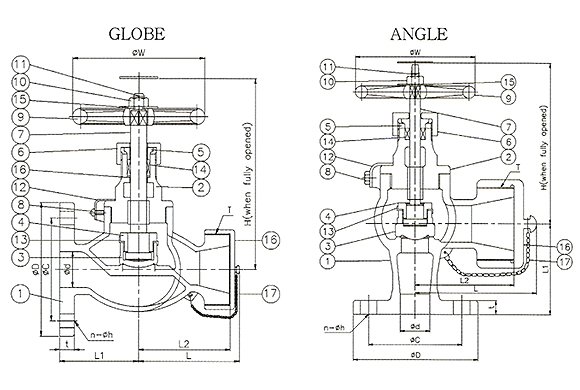

Dimensiones -Unidad tipo globo : mm
Clasificación	TAMAÑO φd		L1	L2		L	H		T		FF	Brida
φD φC t φh
5K		15A 15	50	60		73	130			80	60		9	4-12
10K			55	60		73	130			95	70		12	4-15
								M42x2
5K		25A 25	60	65		78	160			95	75		10	4-12
10K			65	70		83	160			125	90		14	4-19

5K		40A 40	80	80	128.5		190	M52x2		120	95		12	4-15
10K			90	85	133.5		190			140	105		16	4-19
5K			105	105	159.8		255			130	105		14	4-15
		50A 50						M64x2
10K			110	110	164.8		270			155	120		16	4-19
5K		65A 65	135	140	199.8		295	M80x2		155	130		14	4-15
10K			135	140	199.8		295			175	140		18	4-19

Lista de materiales
NO.	Regiones	Material
1	Cuerpo	CAC406(BC6)

2	Capó	C3771

3	Desct	C3771

4	Tuerca de disco	C3604

5	Prensaestopas	C3604

6	Tuerca del prensaestopas	C3604

7	Provenir	C3771
8	Tornillo Stes	SUS304
9	Volante	FC200
10	Tuerca hexagonal	C3604
11	Pasador partido	C2600

12	Placa de bloqueo	C2600
13	Arandela de seguridad de disco	C2600

14	Embalaje	GRAFITO

15	Placa de identificación	C2801 o SUS304

16	Tapa	C3771

17	Cadena	SUS304

Dimensiones -Unidad de tipo ángulo: mm

Clasificación	TAMAÑO	φd	L1	L2	L	H	T	Ángel FF F1				φW
								φD	φC	el	n-φh
5K	15A	15	55	55	68	120	M42x2	80	60	9	4-12	80
10K			70	60	73	120		95	70	12	4-15	80

5K	25A	25	65	65	78	145		95	75	10	4-12	125
10K			85	70	83	145		125	90	14	4-19	125
5K	40A	40	85	75	123.5	165	M52x2	120	95	12	4-15	140

10K			100	75	123.5	165		140	105	16	4-19	140
5K	50A	50	100	100	154.8	225	M64x2	130	105	14	4-15	160
10K			120	105	159.8	240		155	120	16	4-19	160
5K	65A	65	130	120	179.8	255	M80x2	155	130	14	4-15	200
10K			130	120	179.8	255		175	140	18	4-19	200

Unidad de presión de prueba hidráulica : kgf/cm²
Clasificación	5	10
Caparazón	10.5	21.0
Asiento	7.7	15.4
Goupler	7	14

Unidad de presión máxima de trabajo : kgf/cm²
Clasificación del estado del fluido	5	10
Vapor de 205 ℃ o menos	5	10
Aire, agua pulsante	5	10
Sin choque de agua o menos	7	14
