| Unidad de dimensiones : mm | |||||||||
| Clasificación | TAMAÑO | φd | L | H | Brida FF | φW | |||
| φD | φC | el | n-φh | ||||||
Globo terráqueo JIS F 3060 de 5K | 50A | 50 | 210 | 135 | 130 | 105 | 14 | 4-15 | 100 |
| 65A | 65 | 240 | 145 | 155 | 130 | 14 | 4-15 | 100 | |
| 80A | 80 | 260 | 155 | 180 | 145 | 14 | 4-19 | 125 | |
| 100A | 100 | 280 | 175 | 200 | 165 | 16 | 8-19 | 125 | |
| 125A | 125 | 330 | 195 | 235 | 200 | 16 | 8-19 | 125 | |
| 150A | 150 | 360 | 215 | 265 | 230 | 18 | 8-19 | 125 | |
ÁNGULO 5K JIS F 3060R | 50A | 50 | 170 | 135 | 130 | 105 | 14 | 4-15 | 100 |
| 65A | 65 | 200 | 145 | 155 | 130 | 14 | 4-15 | 100 | |
| 80A | 80 | 220 | 155 | 180 | 145 | 14 | 4-19 | 125 | |
| 100A | 100 | 250 | 175 | 200 | 165 | 16 | 8-19 | 125 | |
| 125A | 125 | 270 | 195 | 235 | 200 | 16 | 8-19 | 125 | |
| 150A | 150 | 310 | 215 | 265 | 230 | 18 | 8-19 | 125 | |

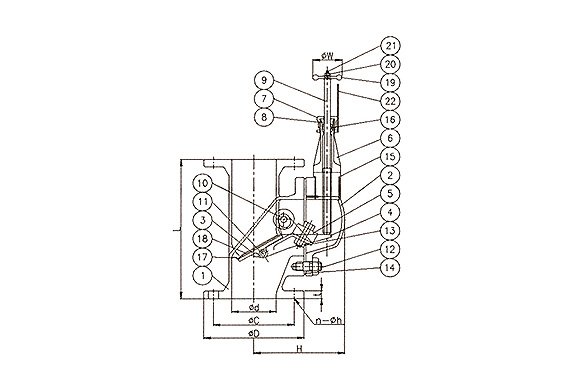

| Lista de materiales | |||
| NO. | Regiones | Material | |
| 1 | Cuerpo | SC480 | |
| 2 | Capó | SC480 | |
| 3 | Él dijo | SC480 | |
| 4 | Brazo | SC480 | |
| 5 | Peso de la balanza | Pb | |
| 6 | Caja de husillo | CAC406(BC6) | |
| 7 | Tuerca del prensaestopas | C3604 | |
| 8 | Prensaestopas | C3604 | |
| 9 | Provenir | SUS304 | |
| 10 | Enchufar | SUS304 | |
| 11 | Perno y tuerca | SUS304 | |
| 12 | Perno y tuerca | SUS304 | |
| 13 | Perno y tuerca | SUS304 | |
| 14 | Empaquetadora | SIN AMIANTO | |
| 15 | Empaquetadora | PTFE | |
| 16 | Embalaje | GRAFITO | |
| 17 | Empaquetadora | GOMA | |
| 18 | Junta de casquillo | C3604 | |
| 19 | Manejar | FC200 | |
| 20 | Tuerca de manija | C3604 | |
| 21 | Pasador partido | C2600 | |
| 22 | Indicador | C2801 | |
| Unidad de presión máxima de trabajo : kgf/cm² | ||||||||||
| Estado del fluido | Presión máxima de trabajo | |||||||||
| Agua sin choque | 5 | |||||||||
| Unidad de presión máxima de trabajo : kgf/cm² | ||||||||||
| Prueba hidráulica de Shell | 5.1 | |||||||||
| Prueba hidráulica del asiento | 1.0 | |||||||||
