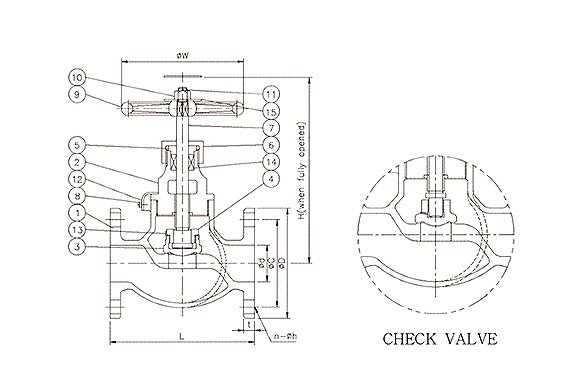

| Unidad de dimensiones : mm | |||||||||||||||
| Clasificación | TAMAÑO | φd | L | H | Brida FF | φW | |||||||||
| φD | do | el | n-φh | ||||||||||||
| 5K F7301R F7351R | 15A | 15 | 100 | 130 | 80 | 60 | 9 | 4-12 | 80 | ||||||
| 20A | 20 | 110 | 140 | 85 | 65 | 10 | 4-12 | 100 | |||||||
| 25A | 25 | 120 | 160 | 95 | 75 | 10 | 4-12 | 125 | |||||||
| 32A | 32 | 140 | 170 | 115 | 90 | 12 | 4-15 | 125 | |||||||
| 40A | 40 | 160 | 190 | 120 | 95 | 12 | 4-15 | 140 | |||||||
| 16K F7303R F7409R | 15A | 15 | 110 | 130 | 95 | 70 | 12 | 4-15 | 80 | ||||||
| 20A | 20 | 120 | 140 | 100 | 75 | 14 | 4-15 | 100 | |||||||
| 25A | 25 | 130 | 160 | 125 | 90 | 14 | 4-19 | 125 | |||||||
| 32A | 32 | 160 | 170 | 135 | 100 | 16 | 4-19 | 125 | |||||||
| 40A | 40 | 180 | 190 | 140 | 105 | 16 | 4-19 | 140 | |||||||
| Lista de materiales | |||
| NO. | Regiones | Material | |
| 1 | Cuerpo | SCS13,14,16 | |
| 2 | Capó | SCS13,14,16 | |
| 3 | Desct | SCS13,14,16 | |
| 4 | Tuerca de disco | SUS304,316,316L | |
| 5 | Prensaestopas | SUS304,316,316L | |
| 6 | Tuerca del prensaestopas | SUS304,316,316L | |
| 7 | Provenir | SUS304,316,316L | |
| 8 | Tornillo de fijación | SUS304 | |
| 9 | Volante | FC200 | |
| 10 | Tuerca hexagonal | SUS304 | |
| 11 | Pasador partido | C2600 | |
| 12 | Placa de bloqueo | SUS304 | |
| 13 | Arandela de seguridad de disco | SUS304 | |
| 14 | Embalaje | GRAFITO | |
| 15 | Placa de identificación | C2801 o SUS304 | |
| Unidad de presión de prueba hidráulica : kgf/cm² | |||||||||||
| Clasificación | 5 | 16 | |||||||||
| Caparazón | 10.5 | 33 | |||||||||
| Asiento | 7.7 | 24.2 | |||||||||
| Unidad de presión máxima de trabajo : kgf/cm² | |||||||||||||
| Clasificación del estado del fluido | 5 | 16 | |||||||||||
| Vapor hasta 205 ℃ | 5 | 16 | |||||||||||
| Aire, gas, petróleo y agua pulsante. | |||||||||||||
| Agua sin choque | 7 | 22 | |||||||||||
