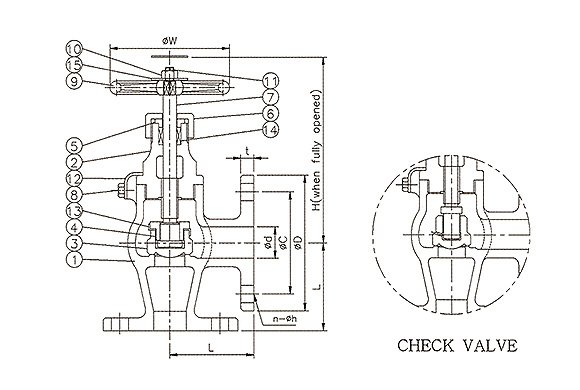

| Unidad de dimensiones : mm | ||||||||||||
| Clasificación | TAMAÑO | φd | L | H | Brida FF | φW | ||||||
| φD | φC | el | n-φh | |||||||||
| 5K F7302R F7352R | 15A | 15 | 55 | 120 | 80 | 60 | 9 | 4-12 | 80 | |||
| 20A | 20 | 60 | 130 | 85 | 65 | 10 | 4-12 | 100 | ||||
| 25A | 25 | 65 | 145 | 95 | 75 | 10 | 4-12 | 125 | ||||
| 32A | 32 | 80 | 150 | 115 | 90 | 12 | 4-15 | 125 | ||||
| 40A | 40 | 85 | 165 | 120 | 95 | 12 | 4-15 | 140 | ||||
| 16K F7304R F7410R | 15A | 15 | 70 | 120 | 95 | 70 | 12 | 4-15 | 80 | |||
| 20A | 20 | 75 | 130 | 100 | 75 | 14 | 4-15 | 100 | ||||
| 25A | 25 | 85 | 145 | 125 | 90 | 14 | 4-19 | 125 | ||||
| 32A | 32 | 95 | 150 | 135 | 100 | 16 | 4-19 | 125 | ||||
| 40A | 40 | 100 | 165 | 140 | 105 | 16 | 4-19 | 140 | ||||
| Lista de materiales | ||||||||
| NO. | Regiones | Material | ||||||
| 1 | Cuerpo | SCS13,14,16 | ||||||
| 2 | Capó | SCS13,14,16 | ||||||
| 3 | Desct | SCS13,14,16 | ||||||
| 4 | Tuerca de disco | SUS304,316,316L | ||||||
| 5 | Prensaestopas | SUS304,316,316L | ||||||
| 6 | Tuerca del prensaestopas | SUS304,316,316L | ||||||
| 7 | Provenir | SUS304,316,316L | ||||||
| 8 | Tornillo de fijación | SUS304 | ||||||
| 9 | Volante | FC200 | ||||||
| 10 | Tuerca hexagonal | SUS304 | ||||||
| 11 | Pasador partido | C2600 | ||||||
| 12 | Placa de bloqueo | SUS304 | ||||||
| 13 | Arandela de seguridad de disco | SUS304 | ||||||
| 14 | Embalaje | GRAFITO | ||||||
| 15 | Placa de identificación | C2801 o SUS304 | ||||||
| Unidad de presión de prueba hidráulica: kgf/cm² | |||||||
| Clasificación | 5 | 16 | |||||
| Caparazón | 10.5 | 33 | |||||
| Asiento | 7.7 | 24.2 | |||||
| Unidad de presión máxima de trabajo : kgf/cm² | ||||||||||
| Clasificación del estado del fluido | 5 | 16 | ||||||||
| Vapor hasta 205℃ | 5 | 16 | ||||||||
| Aire, gas, petróleo y agua pulsante. | ||||||||||
| Agua sin choque | 7 | 22 | ||||||||
