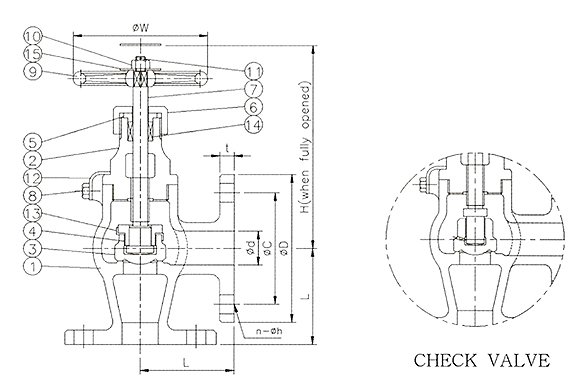

| Unidad de dimensiones : mm | |||||||||||||
| Clasificación | TAMAÑO | φd | L | H | Brida FF | φW | Peso (kg) | ||||||
| φD | φC | Siete | n—φh | ||||||||||
| 5K F7302 F7352 | 15A | 15 | 55 | 120 | 80 | 60 | 9 | 4-12 | 80 | 1,98/1,92 | |||
| 20A | 20 | 60 | 130 | 85 | 65 | 10 | 4-12 | 100 | 2,73/2,64 | ||||
| 25A | 25 | 65 | 145 | 95 | 75 | 10 | 4-12 | 125 | 3.44/3.30 | ||||
| 32A | 32 | 80 | 150 | 115 | 90 | 12 | 4-15 | 125 | 4,77/4,63 | ||||
| 40A | 40 | 85 | 165 | 120 | 95 | 12 | 4-15 | 140 | 5,99/5,81 | ||||
| 50A | 50 | 100 | 200 | 130 | 105 | 14 | 4-15 | 140 | 10.10 | ||||
| 65A | 65 | 115 | 220 | 155 | 130 | 14 | 4-15 | 160 | 15.60 | ||||
| 16K F7304 F7410 | 15A | 15 | 70 | 120 | 95 | 70 | 12 | 4-15 | 80 | 2,73/2,67 | |||
| 20A | 20 | 75 | 130 | 100 | 75 | 14 | 4-15 | 100 | 3,65/3,56 | ||||
| 25A | 25 | 85 | 145 | 125 | 90 | 14 | 4-19 | 125 | 5.16/5.02 | ||||
| 32A | 32 | 95 | 150 | 135 | 100 | 16 | 4-19 | 125 | 6,72/6,58 | ||||
| 40A | 40 | 100 | 165 | 140 | 105 | 16 | 4-19 | 140 | 8.13/7.98 | ||||
| Lista de materiales | |||||
| NO. | Regiones | Material | |||
| 1 | Cuerpo | CAC406(BC6) | |||
| 2 | Capó | C3771 | |||
| 3 | Desct | C3771 | |||
| 4 | Tuerca de disco | C3604 | |||
| 5 | Prensaestopas | C3604 | |||
| 6 | Tuerca del prensaestopas | C3604 | |||
| 7 | Provenir | C3771 | |||
| 8 | Tornillo de fijación | SUS304 | |||
| 9 | Volante | FC200 | |||
| 10 | Tuerca hexagonal | C3604 | |||
| 11 | Pasador partido | C2600 | |||
| 12 | Placa de bloqueo | C2600 | |||
| 13 | Arandela de seguridad de disco | C2600 | |||
| 14 | Embalaje | GRAFITO | |||
| 15 | Placa de identificación | C2801 o SUS304 | |||
| Unidad de presión de prueba hidráulica : kgf/cm² | |||||||||
| Clasificación | 5 | 16 | |||||||
| Caparazón | 10.5 | 33 | |||||||
| Asiento | 7.7 | 24.2 | |||||||
| Unidad de presión máxima de trabajo: kgf/cm² | ||||||||||
| Clasificación del estado del fluido | 5 | 16 | ||||||||
| Vapor hasta 205℃ | 5 | 16 | ||||||||
| Aire, gas, petróleo y agua pulsante. | ||||||||||
| Agua sin choque | 7 | 22 | ||||||||
