| unidad: kgf/cm | |||||||
| Clasificación | 5 | ||||||
| Caparazón | 10.5 | ||||||
| Asiento | 7.7~4 | ||||||

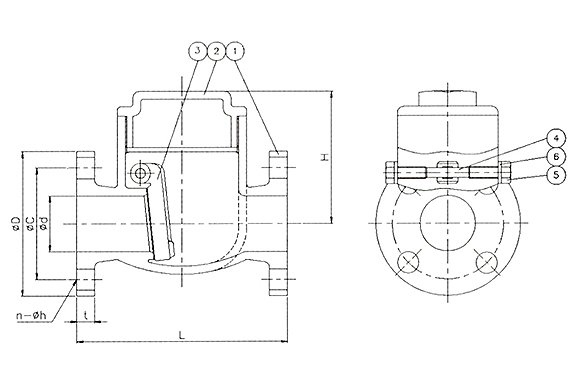

| Lista de materiales | ||||||||||
| NO. | Regiones | Material | ||||||||
1 | Cuerpo | CAC406(BC6) | ||||||||
| 2 | Capó | CAC406(BC6) | ||||||||
| 3 | Desct | CAC406(BC6) | ||||||||
| 4 | Pasador de bisagra | C3604 | ||||||||
| 5 | Enchufar | SUS304 | ||||||||
| 6 | Empaquetadora | PTFE | ||||||||
Unidad de dimensiones : mm | ||||||||||||||||||||
| TAMAÑO | φd | L | H | Brida FF de 5K | EN | Peso (kg) | ||||||||||||||
| φD | φC | el | n-φh | |||||||||||||||||
| 25A | 25 | 130 | 105 | 95 | 75 | 10 | 4-12 | 160 | 3.8 | |||||||||||
| 32A | 32 | 160 | 125 | 115 | 90 | 12 | 4-15 | 180 | 6.1 | |||||||||||
| 40A | 40 | 170 | 135 | 120 | 95 | 12 | 4-15 | 190 | 7.9 | |||||||||||
| 50A | 50 | 190 | 163 | 130 | 105 | 14 | 4-15 | 200 | 11.8 | |||||||||||
| 65A | 65 | 220 | 201 | 155 | 130 | 14 | 4-15 | 250 | 19.0 | |||||||||||

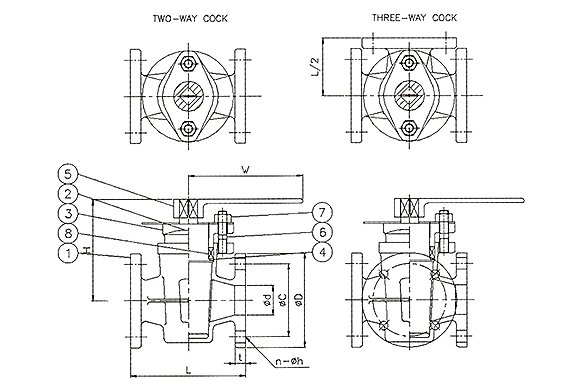

| Lista de materiales | ||||||
| NO. | Regiones | Material | ||||
| 1 | Cuerpo | CAC406(BC6) | ||||
| 2 | Enchufar | CAC406(BC6) | ||||
| 3 | Prensaestopas | C3771 | ||||
| 4 | Anillo de apoyo | C3771 | ||||
| 5 | Manejar | S25C | ||||
| 6 | Tuerca de espárrago | C3604 | ||||
| 7 | Tuerca hexagonal | C3604 | ||||
| 8 | Embalaje | SIN AMIANTO | ||||
