| Unidad de presión de prueba hidráulica : kgf/cm² | |||||||||||||||
| Clasificación | 5 | 10 | 16 | ||||||||||||
| Su nominal. | 50-300 A | 350-400A | 50-200 A | 250-400 A | 50-200 A | ||||||||||
| Prueba hidráulica de Sheel | 10.5 | 9 | 21 | 20 | 33 | ||||||||||
| Prueba hidráulica de Sheel | 7.7 | 6.6 | 15.4 | 11 | 24.2 | ||||||||||
| Asiento hidráulico (comprobar) | 4 | 3 | 4 | uno | 4 | ||||||||||
| Unidad de presión máxima de trabajo: kgf/cm² | |||||||||||||||
| Clasificación | 5 | 10 | 16 | ||||||||||||
| Su nominal. | 50-200 A | 250 A 300 A | 350A 400A | 50-200 A | 250-400 A | 50-200 A | |||||||||
| Recortar | B | S | B | B | B | S | B | S | B | S | |||||
| Vapor de 230 ℃ o menos | uno | 5 | uno | uno | / | 10 | uno | uno | uno | 16 | |||||
| Vapor de 205 ℃ o menos | 5 | 5 | uno | uno | 10 | 10 | uno | uno | 16 | 16 | |||||
| vapor saturado | uno | uno | uno | uno | 10 | 10 | 5 | 5 | uno | uno | |||||
| Aire y gas | 5 | 5 | 5 | 10 | 10 | uno | — | 16 | 16 | ||||||
| 0il y agua de pulsación | 5 | 5 | 5 | 5 | 10 | 10 | 10 | 10 | 16 | 16 | |||||
| Agua sin impacto de 120 ℃ o menos | 7 | 7 | 7 | 6 | 14 | 14 | 10 | 10 | 22 | 22 | |||||
| Lista de materiales | ||||
| NO. | Regiones | Material | ||
| 1 | Cuerpo | FC200 | ||
| 2 | Bnooet | FC200 | ||
| 3 | Volante | FC200 | ||
| 4 | Desct | CAC406(BC6)oSCS2 | ||
| 5 | Asiento de válvula | CAC406(BC6)oSCS2 | ||
| 6 | Tuerca de espárrago | SCS2 | ||
| 7 | Casquillo de capó atornillado con tuerca hexagonal | C3604 | ||
| 8 | Anillo de asiento | C3604 | ||
| 9 | Prensaestopas | CAC406(BC6) | ||
| 10 | Provenir | SUS403 | ||
| 11 | Perno prisionero | SS400 | ||
| 12 | Perno prisionero | SS400 | ||
| 13 | Tuerca hexagonal | SS400 | ||
| 14 | Tuerca hexagonal | SS400 | ||
| 15 | Tuerca hexagonal | SS400 | ||
| 16 | Pasador de bloqueo | SS400 | ||
| 17 | Pasador partido | C2600 | ||
| 18 | Arandela de seguridad de disco | C2600 | ||
| 19 | Embalaje | GRAFITO | ||
| 20 | Empaquetadora | SIN AMIANTO | ||
| 21 | Placa de identificación | C2801 | ||

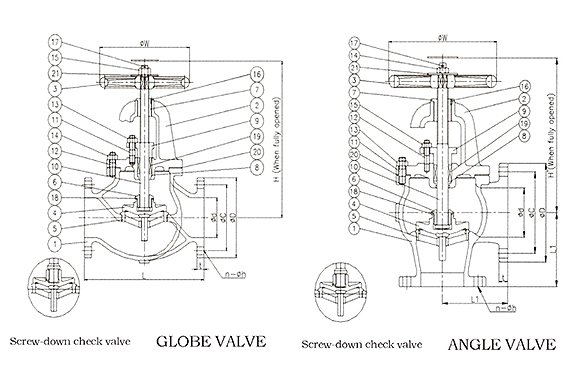

| Unidad de dimensiones : mm | ||||||||||||
| Clasificación | Tamaño | Φd | L | L1 | H | H' | Brida FF | ΦW | ||||
| ΦD | ΦC | el | n-Φh | |||||||||
| 5K JIS F7305 JIS F 7353 JIS F 7306 JIS F7354 | 50A | 50 | 210 | 100 | 270 | 240 | 130 | 105 | 16 | 4-15 | 160 | |
| 65A | 65 | 250 | 115 | 300 | 255 | 155 | 130 | 18 | 4-15 | 180 | ||
| 80A | 80 | 280 | 130 | 310 | 265 | 180 | 145 | 18 | 4-19 | 180 | ||
| 100A | 100 | 340 | 150 | 360 | 310 | 200 | 165 | 20 | 8-19 | 224 | ||
| 125A | 125 | 410 | 170 | 390 | 330 | 235 | 200 | 20 | 8-19 | 250 | ||
| 150A | 150 | 480 | 190 | 415 | 380 | 265 | 230 | 22 | 8-19 | 280 | ||
| 200A | 200 | 570 | 220 | 530 | 450 | 320 | 280 | 24 | 8-23 | 315 | ||
| 250A | 250 | 740 | 275 | 650 | 540 | 385 | 345 | 26 | 12-23 | 355 | ||
| 300A | 300 | 840 | 310 | 740 | 610 | 430 | 390 | 28 | 12-23 | 400 | ||
| 350A | 335 | 940 | 360 | 840 | 690 | 480 | 435 | 30 | 12-25 | 500 | ||
| 400A | 380 | 1050 | 395 | 940 | 770 | 540 | 495 | 30 | 16-25 | 560 | ||
| 10K JIS F7307 JIS F7375 JIS F 7308 JIS F 7376 | 50A | 50 | 220 | 120 | 285 | 255 | 155 | 120 | 20 | 4-19 | 160 | |
| 65A | 65 | 270 | 130 | 310 | 270 | 175 | 140 | 22 | 4-19 | 200 | ||
| 80A | 80 | 300 | 140 | 320 | 275 | 185 | 150 | 22 | 8-19 | 200 | ||
| 100A | 100 | 350 | 160 | 370 | 315 | 210 | 175 | 24 | 8-19 | 250 | ||
| 125A | 125 | 420 | 180 | 420 | 360 | 250 | 210 | 24 | 8-23 | 280 | ||
| 150A | 150 | 490 | 205 | 470 | 405 | 280 | 240 | 26 | 8-23 | 315 | ||
| 200A | 200 | 570 | 230 | 555 | 475 | 330 | 290 | 26 | 12-23 | 355 | ||
| 250A | 250 | 740 | 290 | 630 | 570 | 400 | 355 | 30 | 12-25 | 450 | ||
| 300A | 300 | 840 | 320 | 770 | 645 | 445 | 400 | 32 | 16-25 | 500 | ||
| 350A | 335 | uno | 360 | uno | 710 | 490 | 445 | 34 | 16-25 | 560 | ||
| 400A | 380 | uno | 420 | uno | 790 | 560 | 510 | 36 | 16-27 | 630 | ||
| 16K JIS F 7309 JIS F7377 JIS F7310 JIS F 7378 | 50A | 50 | 220 | 120 | 285 | 255 | 155 | 120 | 22 | 8-19 | 160 | |
| 65A | 65 | 270 | 130 | 310 | 270 | 175 | 140 | 22 | 8-19 | 200 | ||
| 80A | 80 | 300 | 140 | 340 | 295 | 200 | 160 | 24 | 8-23 | 224 | ||
| 100A | 100 | 350 | 170 | 385 | 330 | 225 | 185 | 26 | 8-23 | 250 | ||
| 125A | 125 | 430 | 200 | 455 | 390 | 270 | 225 | 26 | 8-25 | 315 | ||
| 150A | 150 | 500 | 225 | 510 | 435 | 305 | 260 | 28 | 12-25 | 355 | ||
| 200A | 200 | 570 | 250 | 630 | 540 | 350 | 305 | 30 | 12-25 | 450 | ||
