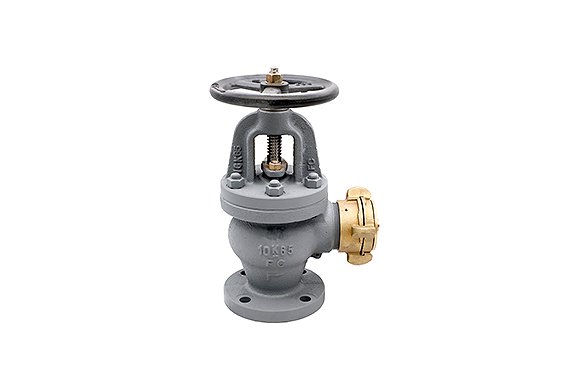

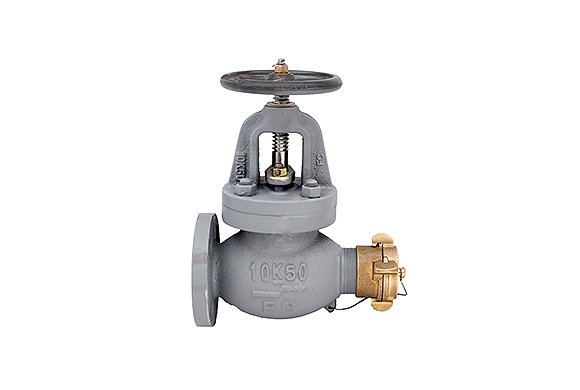

VÁLVULAS DE GLOBO/ANGULARES PARA MANGUERA DE HIERRO FUNDIDO MARINO DE 5K/10K

DETALLES DEL PRODUCTO

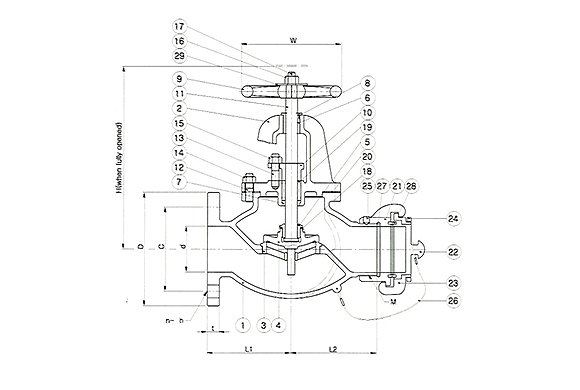

Dimensiones- Unidad tipo globo: mm
Clasificación	TAMAÑO	φd	L1	L2	L	H	T	Brida FF				φW
								φD	φC	Siete	n-φh
5K	50A	50	105	105	159.8	255	M64×2	130	105	14	4-15	160
10K			110	110	164.8	270		155	120	16	4-19	160
5K	65A	65	135	140	199.8	295	M80x2	155	130	14	4-15	200
10K			135	140	199.8	295		175	140	18	4-19	200

Lista de materiales
NO.	Regiones	Material
1	CUERPO	FC200
2	CAPÓ	FC200
3	ANILLO DE ASIENTO	CAC406
4	Desct	CAC406
5	TUERCA DE DISCO	CAC406
6	BUSC ATORNILLADO	C3771
7	BUSC ATORNILLADO	C3604
8	PIN de seguridad	SS400
9	VOLANTE	FC200
10	Glándula de empaquetadura	CAC406
11	PROVENIR	C3771
12	PERNO PRISIONERO	sS400
13	PERNO PRISIONERO	sS400
14	TUERCA HEXAGONAL	sS400
15	TUERCA HEXAGONAL	SS400
16	TUERCA HEXAGONAL	SS400
17	PASADOR DIVIDIDO	C2600
18	ARANDELA DE SEGURIDAD DE DISCO	C2600
19	EMBALAJE	GRAFITO
20	EMPAQUETADORA	SIN AMIANTO
21	CONEXIÓN BASE	C3771
22	TAPA	C3771

23	ANILLO DE COLIPLAJE	C3771
24	ANILLO DE FIJACIÓN	C3771
25	TORNILLO DE FIJACIÓN	C3771
26	CABLE	SUS304
27	EMPAQUETADORA	NBR
28	EMPAQUETADORA	NBR
29	PLACA DE NOMBRE	C2801osSUS304

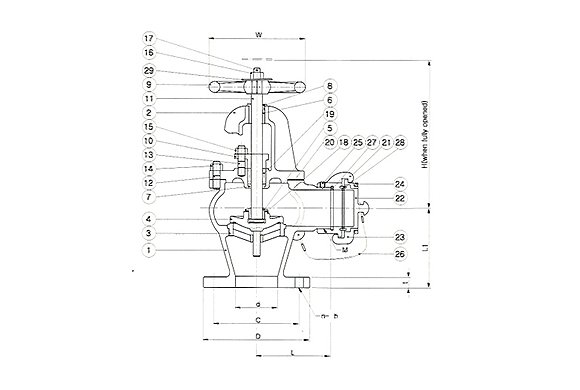

Dimensiones- Unidad de tipo ángulo: mm

Clasificación	TAMAÑO	φd	L1	L2	L	H	T	Brida FF				φW
								φD	φC	el	n-φh
5K	50A	50	100	100	154.8	225	M64x2	130	105	14	4-15	160
10K			120	105	159.8	240		155	120	16	4-19	160
5K	65A	65	130	120	179.8	255	M80×2	155	130	14	4-15	200
10K			130	120	179.8	255		175	140	18	4-19	200
