| Presión de prueba hidrostática | |||||
| Clasificación | 20 | ||||
| Prueba hidráulica de Sheel | 51 | ||||
| Prueba hidráulica del asiento | 37.4 | ||||
| Asiento hidráulico (comprobar) | 10 | ||||

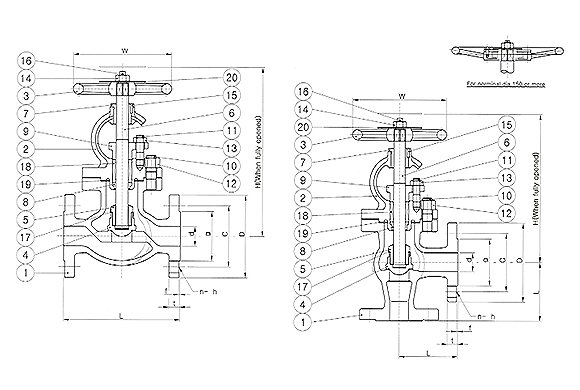

| Unidad de dimensiones : mm | |||||||||||||||
| Clasificación | TAMAÑO | φd | L | L1 | H | H' | Brida RF | ΦW | |||||||
| φD | φC | el | n-φh | ||||||||||||
| 20K JIS F 7313 JIS F 7314 JIS F 7373 JIS F 7474 | 32A | 32 | 190 | 100 | 270 | 250 | 135 | 100 | 18 | 4-19 | 160 | ||||
| 40A | 40 | 200 | 110 | 290 | 265 | 140 | 105 | 18 | 4-19 | 160 | |||||
| 50A | 50 | 230 | 125 | 305 | 275 | 155 | 120 | 18 | 8-19 | 200 | |||||
| 65A | 65 | 270 | 135 | 345 | 305 | 175 | 140 | 20 | 8-19 | 224 | |||||
| 85A | 80 | 300 | 150 | 385 | 340 | 200 | 160 | 22 | 8-23 | 250 | |||||
| 100A | 100 | 350 | 170 | 440 | 385 | 225 | 185 | 24 | 8-23 | 280 | |||||
| 125A | 125 | 430 | 200 | 500 | 440 | 270 | 225 | 26 | 8-25 | 315 | |||||
| 150A | 150 | 500 | 225 | 550 | 485 | 305 | 260 | 28 | 12-25 | 355 | |||||
| Lista de materiales | |||
| NO. | Regiones | Material | |
| 1 | Cuerpo | SC480 | |
| 2 | Capó | SC480 | |
| 3 | Volante | FC200 | |
| 4 | Desct | SCS2 | |
| 5 | Asiento de válvula | SCS2 | |
| 6 | Tuerca de disco | SCS2 | |
| 7 | Provenir | SUS410 | |
| 8 | Casquillo del capó atornillado | C3604 | |
| 9 | Anillo de asiento | C3604 | |
| 10 | Prensaestopas | S25C | |
| 11 | Perno prisionero | SS400 | |
| 12 | Perno prisionero | SS400 | |
| 13 | Tuerca hexagonal | SS400 | |
| 14 | Tuerca hexagonal | SS400 | |
| 15 | Tuerca hexagonal | SS400 | |
| 16 | Pasador de bloqueo | SS400 | |
| 17 | Pasador partido | C2600 | |
| 18 | Arandela de seguridad de disco | C2801 | |
| 19 | Embalaje | GRAFITO | |
| 20 | Empaquetadora | SIN AMIANTO | |
| 21 | Placa de identificación | C2801 | |
| Presión máxima de trabajo | ||||||||||||
| Clasificación | 20 | |||||||||||
| Vapor de 400℃ | 23 | |||||||||||
| Vapor de 350℃ | 26 | |||||||||||
| Vapor de 300℃ | 29 | |||||||||||
| Vapor de 220℃ o menos | 31 | |||||||||||
| Aire, gas, petróleo y agua de pulsación | 31 | |||||||||||
| Agua de choque norr de 120 °C o menos | 34 | |||||||||||
